DOI:10.1039/d5ee01691f

全文速覽

廈門大學趙金保教授、楊陽副教授團隊采用焦耳熱超快高溫（UHT）處理技術，快速制備了一種仿生碳基復合材料——活性炭布包裹鐵鎳合金納米顆粒（Fe-Ni@ACC）。該材料作為高性能中間層，能夠顯著提升鋅碘電池的穩定性、可逆性和面容量。受生物結構啟發，該材料設計類似蓮蓬結構，其中鐵鎳合金納米顆粒（類似于蓮子）被牢固地嵌入并包裹于活性炭纖維（類似于蓮蓬殼）內部。這種設計不僅確保了納米顆粒催化劑與碳主體之間的強結合力和高效電子轉移，還通過超快高溫處理實現了鐵鎳合金納米顆粒的均勻分散。高溫自發蝕刻效應誘導形成了大量納米腔，這些類似蓮蓬反應腔的結構能夠有效容納從電極擴散至本體電解質中的碘物種。此外，鐵鎳合金獨特的電子結構促進了其與碘p軌道的d-p軌道雜化，相較于單一組分的鐵或鎳納米顆粒，顯著提升了反應動力學性能。得益于上述優勢，采用Fe-Ni@ACC中間層的鋅-碘電池在1 C電流密度下實現了4.05 mAh cm?2的超高面容量，并在20 C高電流密度下經過12000次循環仍展現出優異的循環穩定性。

背景介紹

鋅碘電池因其低成本、高安全性和能量密度備受關注，但多碘化物溶解（穿梭效應）和緩慢的碘氧化還原動力學限制了其實際應用。傳統策略如單原子催化劑（SACs）易聚集且合成復雜，而納米顆粒催化劑活性不足。本文受蓮蓬結構啟發，設計了一種新型Fe-Ni合金納米顆粒嵌入碳基體的夾層，通過超快焦耳熱技術實現高效催化與穩定結構。

本文亮點

（1）仿生結構設計：通過焦耳加熱UHT處理技術，在活性碳纖維上制備出模擬蓮子結構的Fe-Ni@ACC夾層，有效提升多碘離子的吸附能力和碘的氧化還原動力學。

（2）高效催化性能：Fe-Ni合金納米粒子通過d-p軌道雜化顯著加速多碘離子的轉化，提升電池性能。

（3）超長循環壽命：采用Fe-Ni@ACC夾層的鋅碘電池在20 C倍率下實現了超過12000次的循環壽命，面積容量高達4.05 mAh cm-2。

圖文解析

圖1：合成示意圖及材料表征

圖展示了Fe-Ni@ACC的合成過程，通過超快焦耳熱技術（UHT）在極短時間內（1.4秒）升溫至1550 K，實現Fe-Ni合金納米顆粒的均勻分散和納米腔的形成。圖類比蓮蓬結構，F(xiàn)e-Ni納米顆粒（蓮子）被包裹在活性碳纖維（蓮蓬）中，形成穩定的催化反應腔，有效吸附并催化多碘化物轉化。圖SEM圖像顯示Fe-Ni合金納米顆粒（-25 nm）均勻分布在碳纖維表面，無團聚現象。圖高倍SEM顯示，納米顆粒嵌入碳纖維的納米腔中，形成類似“蓮蓬”結構的封裝模式。圖TEM進一步證實納米顆粒被碳層包裹，防止循環過程中脫落。圖EDS元素映射顯示Fe和Ni均勻分布，表明成功形成Fe-Ni合金。圖XRD顯示，F(xiàn)e-Ni合金的特征峰（JCPDS No. 47-1417），碳基底保持完整結構。圖Raman光譜中ID/IG比（0.90）高于原始ACC，表明UHT處理引入更多缺陷位點，提升催化活性。圖N?吸附-脫附曲線顯示，F(xiàn)e-Ni@ACC具有更高的比表面積（1207 m2 g?1）和豐富的微孔/介孔結構，有利于碘物種的存儲與轉化。

圖2：化學狀態與局域結構

圖（a-b）XPS證實Fe 2p（707.3 eV）和Ni 2p（852.6 eV）的零價態特征，表明合金形成。圖（c-d）XANES譜顯示Fe和Ni的電子結構與金屬箔相似，進一步確認合金態。圖（e-f）EXAFS譜中僅觀察到Fe-Fe/Ni-Ni鍵，無Fe-O/Ni-O鍵，證明合金純度。圖（g-l）WT-EXAFS顯示Fe-Ni相互作用（2.08 ?），區別于單金屬或氧化物，證實固溶體合金結構。

圖3：吸附與電化學性能

圖（a-d）UV-Vis和照片顯示Fe-Ni@ACC對I??的吸附能力顯著優于對照組（Pristine ACC），溶液更澄清。圖的CV曲線中Fe-Ni@ACC的氧化還原峰電流更高，極化更小（ΔE = 0.143 V），表明更快的反應動力學。圖（f-g）LSV和Tafel斜率分析顯示，F(xiàn)e-Ni@ACC的氧化（180 mV dec?1）和還原（228 mV dec?1）過電位更低。圖（h-j）電容貢獻分析表明，F(xiàn)e-Ni@ACC的贗電容占比達80.8%（0.5 mV s?1），遠高于Pristine ACC，說明其優異的電荷傳輸能力。

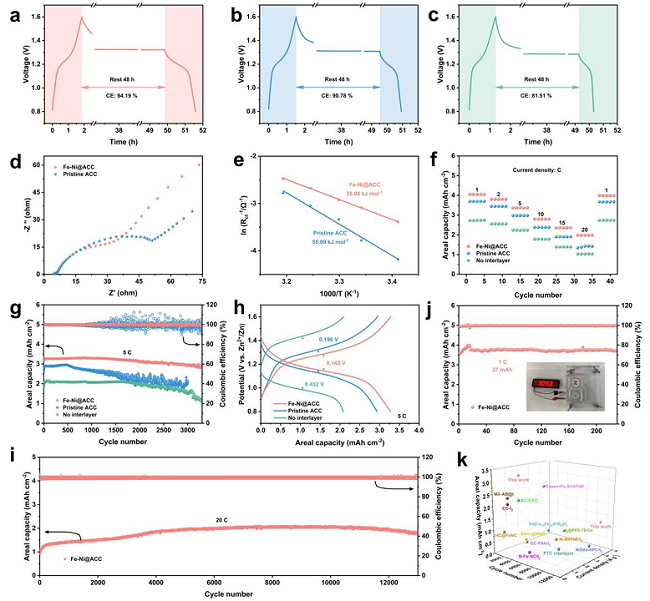

圖4：電池性能

圖（a-c）自放電測試顯示Fe-Ni@ACC組48小時后容量保持率94.19%，顯著優于對照組（81.51%）。圖（d-e）的EIS和Arrhenius曲線表明，F(xiàn)e-Ni@ACC的電荷轉移電阻（40.1 Ω）和活化能（35.08 kJ mol?1）更低。圖倍率性能優異，1 C下面積容量達4.05 mAh cm?2，20 C仍保持1.97 mAh cm?2。圖（g-i）長循環測試顯示20 C下12,000次循環無衰減，庫侖效率>99.7%。圖（j-k）軟包電池成功點亮LED并驅動風扇，性能優于文獻報道的Zn-I?電池。

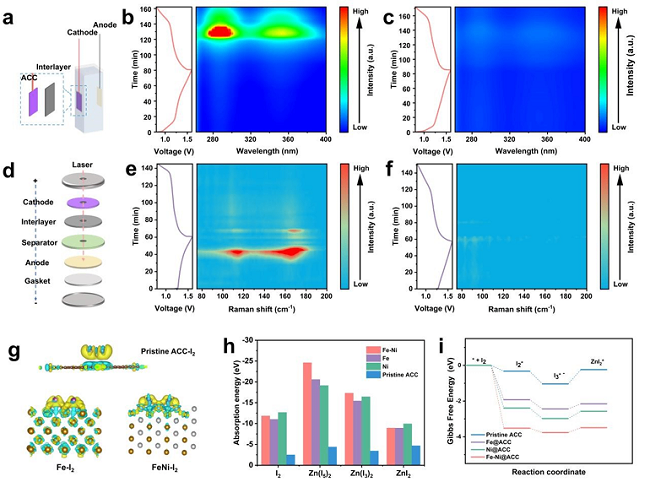

圖5：機理研究

圖（a-f）原位UV-Vis和Raman結果證實，F(xiàn)e-Ni@ACC有效抑制I??/I??信號，實現快速轉化（I?? → I?）。圖（g-i）DFT計算顯示Fe-Ni合金對I?的吸附能更強（-1.52 eV），且I?? → I?的能壘最低（0.27 eV），d-p軌道雜化促進電子轉移。

總結與展望

本文通過仿生“蓮蓬”結構設計，成功制備了Fe-Ni@ACC電催化夾層，顯著提升了水系鋅碘電池的性能。該夾層不僅有效抑制了多碘離子的穿梭效應，還加速了碘的氧化還原反應，實現了高面積容量和超長循環壽命。未來研究可進一步探索其他仿生結構在電化學儲能領域的應用，推動高性能電池技術的發展。
