https://doi.org/10.1016/j.chphma.2024.06.002

　　隨著全球能源危機(jī)和環(huán)境問題的日益嚴(yán)峻，尋求可持續(xù)的能源轉(zhuǎn)換和存儲(chǔ)技術(shù)變得至關(guān)重要。電催化二氧化碳（CO2）還原反應(yīng)（CO2 RR）作為一種將溫室氣體轉(zhuǎn)化為有價(jià)值化學(xué)品的技術(shù)，受到了廣泛關(guān)注。金屬/碳基復(fù)合材料因其優(yōu)異的導(dǎo)電性和活性位點(diǎn)的豐富性，在電催化CO2 RR中展現(xiàn)出巨大潛力。然而，金屬納米粒子（NPs）在碳載體上的均勻分散和穩(wěn)定性仍是當(dāng)前面臨的關(guān)鍵挑戰(zhàn)。本文通過焦耳加熱技術(shù)，快速合成金屬/碳基電催化劑，為高效CO2 RR提供了新的解決策略。

　　文章簡介

　　山東大學(xué)張進(jìn)濤課題組在《ChemPhysMater》上發(fā)表了題為“Rapid Joule-heating synthesis of metal/carbon-based electrocatalysts for efficient carbon dioxide reduction”的論文。本研究開發(fā)了一種基于焦耳加熱的快速熱沖擊方法，用于在碳載體上負(fù)載不同金屬納米粒子。與傳統(tǒng)的熱解過程相比，焦耳加熱能夠在極短的時(shí)間內(nèi)實(shí)現(xiàn)快速升溫至高溫，有效防止金屬原子的遷移和聚集。同時(shí)，缺陷碳載體的錨定效應(yīng)確保了納米粒子在碳載體上的均勻分布。此外，氮摻雜顯著提高了碳基質(zhì)的電子導(dǎo)電性，并加強(qiáng)了金屬-碳相互作用，從而協(xié)同提升了催化劑性能。實(shí)驗(yàn)結(jié)果顯示，以鉍（Bi）、銦（In）和錫（Sn）/碳載體為基的催化劑在流動(dòng)池中作為電催化CO2還原時(shí)，展現(xiàn)出高達(dá)92.8%、86.4%和73.3%的法拉第效率。結(jié)合電化學(xué)和原位表征技術(shù)，進(jìn)一步探討了金屬活性位點(diǎn)和煅燒溫度對(duì)催化劑活性的影響，并揭示了反應(yīng)機(jī)制。本研究提供了一種可行的方法，用于快速合成高效的CO2還原電催化劑。

　　圖文導(dǎo)讀

　　本研究采用了一種創(chuàng)新的方法來制備碳載金屬納米粒子催化劑，以實(shí)現(xiàn)高效二氧化碳（CO2）還原反應(yīng)（CO2RR）。首先，通過酸性條件下的氧化劑引發(fā)苯胺聚合，制備了碳載體聚苯胺（PANI），如圖S1所示。然后，將PANI與特定比例的金屬鹽在乙醇中均勻混合，隨后蒸發(fā)溶劑得到含碳載金屬鹽前驅(qū)體。通過焦耳加熱實(shí)現(xiàn)快速熱沖擊，成功在碳基底上制備了均勻分散的金屬納米粒子催化劑（M-PANI-T），如圖1(a)所示。值得注意的是，該方法能夠在短短0.65秒內(nèi)達(dá)到高達(dá)1100°C的溫度，如圖1(b)所示，這種快速升溫策略有效限制了金屬原子的遷移，防止了納米粒子的聚集，從而提高了活性位點(diǎn)的分散度。

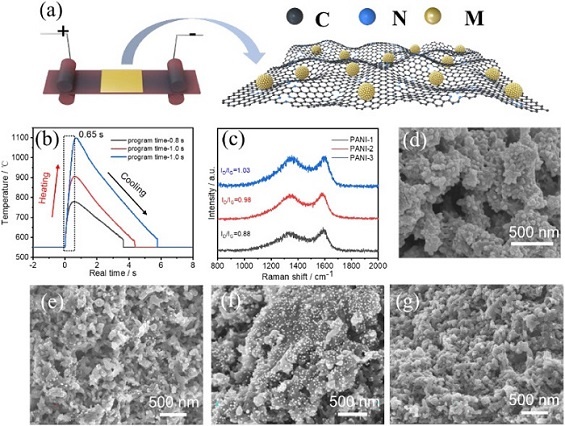

　　圖1：(a) M-PANI-T合成過程示意圖；(b) 熱沖擊過程中的溫度變化；(c) 不同溫度熱處理后PANI的拉曼光譜；(d-g) 分別為PANI-2、Bi-PANI-1、Bi-PANI-2和Bi-PANI-3的掃描電子顯微鏡（SEM）圖像。

　　隨著熱沖擊溫度的增加，拉曼光譜分析顯示，石墨峰的缺陷程度逐漸增加，促進(jìn)了催化劑的導(dǎo)電性，如圖1(c)所示。SEM圖像表明，煅燒后的PANI呈現(xiàn)出相互連接的粒子形態(tài)，增加了碳載體上分散活性位點(diǎn)的表面積，如圖1(d)所示。而Bi-PANI-2展現(xiàn)出10-20納米的粒徑分布，如圖1(e-g)所示。透射電子顯微鏡（TEM）圖像（圖2(a)-c）揭示了Bi-APNI-2碳上納米粒子的均勻分布，類似的，In-PANI-3和Sn-PANI-3也在其結(jié)構(gòu)中展現(xiàn)出較小納米粒子的共存，與SEM觀察結(jié)果一致。高分辨透射電子顯微鏡（HRTEM）進(jìn)一步表明了通過快速熱沖擊實(shí)現(xiàn)了金屬活性位點(diǎn)的均勻分布，如圖2(d-f)所示?！?/span>

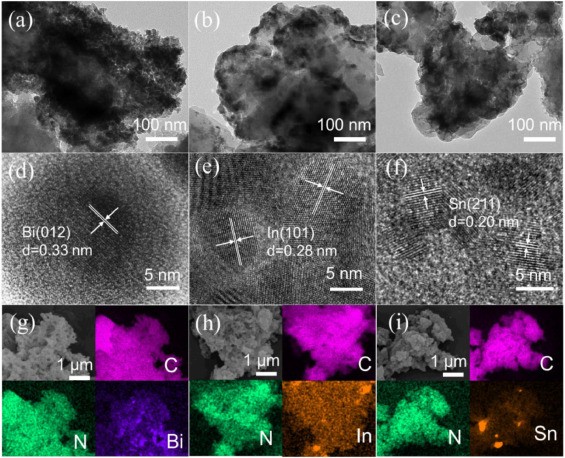

　　圖2：(a-c) Bi-PANI-2, In-PANI-3和Sn-PANI-3的透射電子顯微鏡（TEM）圖像；(d-f) 高分辨透射電子顯微鏡（HRTEM）圖像；(g-i) 能量色散X射線光譜（EDS）映射圖。

　　X射線粉末衍射（XRD）模式（圖3(a)）顯示，基于鉍、銦和錫的樣品展現(xiàn)出標(biāo)準(zhǔn)金屬峰的相，表明金屬納米粒子作為活性位點(diǎn)發(fā)揮作用。X射線光電子能譜（XPS）分析（圖3(b)-(d)）進(jìn)一步揭示了催化劑表面的化學(xué)組成，其中氮摻雜增強(qiáng)了碳基質(zhì)的電導(dǎo)率，并通過配位原理有效促進(jìn)了金屬納米粒子在碳材料上的分散。

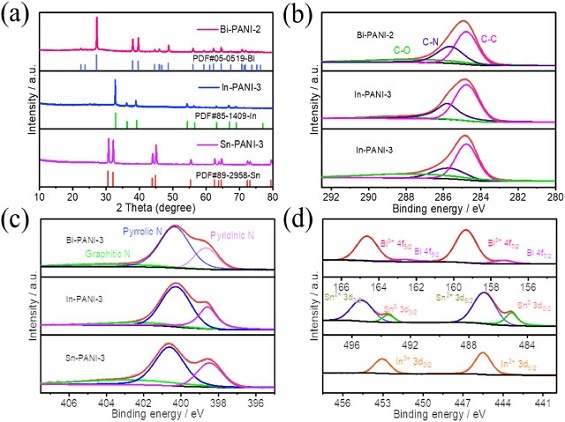

　　圖3：(a) XRD模式和XPS光譜；(b) C 1s, (c) N 1s, (d) 對(duì)應(yīng)金屬光譜。

　　在H型電解槽中對(duì)催化劑進(jìn)行了初步評(píng)估，如圖S10所示，Bi-PANI-2展現(xiàn)出最高的電流密度和法拉第效率（FE），表明了其對(duì)甲酸鹽生產(chǎn)的高選擇性。流動(dòng)池系統(tǒng)的實(shí)施顯著提高了甲酸鹽的電流密度和FE，如圖4(e-h)所示。穩(wěn)定性測(cè)試表明，在12小時(shí)后，所有三種催化劑的FE僅有微小下降，表明了它們持續(xù)的高穩(wěn)定性和活性，如圖4(i)和圖S15所示。

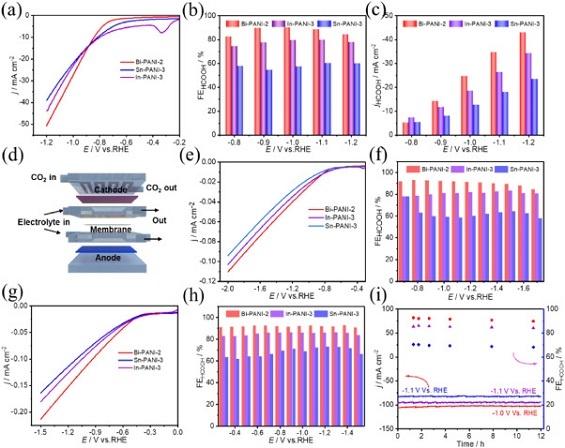

　　圖4：(a) 線性掃描伏安法（LSV），(b) 法拉第效率（FE），(c) 甲酸鹽的部分電流密度對(duì)比；(d) 流動(dòng)池示意圖；(e-g) 在1 M KHCO3和KOH中的LSV和FE；(i) 在1 M KOH中的穩(wěn)定性測(cè)試和相應(yīng)的FE。

　　電化學(xué)阻抗譜（EIS）、雙電層電容（Cdl）和Tafel斜率的分析（圖5(a-c)）進(jìn)一步揭示了催化劑的電荷轉(zhuǎn)移特性和反應(yīng)動(dòng)力學(xué)。原位衰減全反射傅里葉變換紅外光譜（ATR-FTIR）用于觀察反應(yīng)中間體，闡明了反應(yīng)機(jī)制，如圖5(d-f)所示。

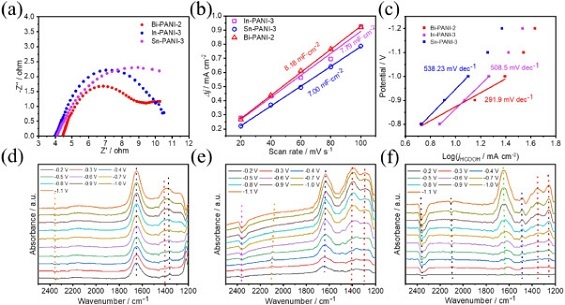

　　圖5：(a) 電化學(xué)阻抗譜（EIS），(b) Cdl，(c) Tafel斜率；(d-f) 對(duì)應(yīng)的原位衰減全反射傅里葉變換紅外光譜（ATR-FTIR）圖譜。

　　綜上所述，本研究通過焦耳加熱技術(shù)成功制備了高效CO2還原電催化劑，并通過一系列電化學(xué)和原位表征技術(shù)深入探討了催化劑活性的影響因素和反應(yīng)機(jī)制，為設(shè)計(jì)和優(yōu)化CO2RR電催化劑提供了重要的理論和實(shí)驗(yàn)依據(jù)。

　　總結(jié)與展望

　　在本論文的總結(jié)與展望部分，我們可以深入理解通過焦耳快速熱沖擊方法合成的一系列碳載金屬納米粒子（M-PANI-T）的電催化性能。該方法通過利用缺陷碳載體的錨定效應(yīng)，有效減少了金屬原子的聚集，并促進(jìn)了納米粒子在碳載體上的均勻分布。電化學(xué)性能測(cè)試結(jié)果表明，鉍、銦和錫/碳催化劑在流動(dòng)池中對(duì)甲酸鹽的法拉第效率分別高達(dá)92.8%、86.4%和73.3%，突顯了這一合成策略在快速制備高效催化劑方面的潛力。

　　此外，通過表征發(fā)現(xiàn)催化劑的性能不僅受活性位點(diǎn)的影響，還與碳載體的特性密切相關(guān)，這一發(fā)現(xiàn)并非僅依賴于單一因素，而是多方面因素共同作用的結(jié)果。這為未來催化劑的設(shè)計(jì)提供了寶貴的理論見解，指導(dǎo)我們不能單一地考慮活性位點(diǎn)或載體的性質(zhì)，而應(yīng)綜合考量二者的協(xié)同效應(yīng)。

　　展望未來，本研究開辟了一種新的途徑，用以設(shè)計(jì)和制備更高效的CO2還原電催化劑。我們預(yù)期，通過進(jìn)一步優(yōu)化碳載體的缺陷結(jié)構(gòu)和金屬納米粒子的分散性，可以顯著提高催化劑的活性和選擇性。此外，深入探究不同金屬納米粒子與碳載體之間的相互作用，將有助于理解催化機(jī)制，為開發(fā)新型電催化材料提供理論基礎(chǔ)。隨著對(duì)催化劑設(shè)計(jì)原則的更深入理解，我們有望實(shí)現(xiàn)對(duì)CO2還原反應(yīng)的更精準(zhǔn)調(diào)控，推動(dòng)清潔能源技術(shù)的發(fā)展，并為實(shí)現(xiàn)碳中和目標(biāo)貢獻(xiàn)力量。
