應(yīng)用成果

應(yīng)用成果

焦耳加熱裝置助力中國(guó)海洋大學(xué)孟祥超Materials Horizons:快速碳熱沖擊制備鐵摻雜的氧化鉬用于高效的電催化裂解水/海水！

發(fā)布日期：2023-12-15 閱讀量：1411

背景介紹

電催化海水裂解是近年來(lái)研究的熱點(diǎn)。高活性海水基電催化劑的開(kāi)發(fā)對(duì)于改善基礎(chǔ)科學(xué)與行業(yè)期望之間的差距尤為重要。值得注意的是，電催化劑的合成通常依賴(lài)于長(zhǎng)時(shí)間的熱解，容易導(dǎo)致活性位點(diǎn)團(tuán)聚和過(guò)度氧化。這將降低催化劑的活性位點(diǎn)的活性和有效利用率。因此，開(kāi)發(fā)一種高效的電催化劑合成方法十分重要。

內(nèi)容簡(jiǎn)介

日前，中國(guó)海洋大學(xué)化學(xué)化工學(xué)院海洋化學(xué)理論與工程技術(shù)教育部重點(diǎn)實(shí)驗(yàn)室的孟祥超教授課題組在Materials Horizon上發(fā)表了題為“Rapid Carbothermal Shocking Fabrication of Iron-Incorporated Molybdenum Oxide with Heterogeneous Spin States for Enhanced Overall Water/Seawater Splitting”的研究文章, 作者利用碳熱沖擊方法可以在短時(shí)間內(nèi)實(shí)現(xiàn)超快加熱（高達(dá)105 K s-1）和冷卻的優(yōu)勢(shì)。在MoO2上制造了具備豐富晶格紊亂，缺陷和邊緣位點(diǎn)暴露的高效電催化劑Fe-MoO2/NF。同時(shí)，F(xiàn)e摻雜的MoO2表現(xiàn)出優(yōu)異的整體水/海水分解的電催化活性。總之，這項(xiàng)工作提供了一種制備高效鉬基電催化劑的方法。

圖文速覽

640 (1).png

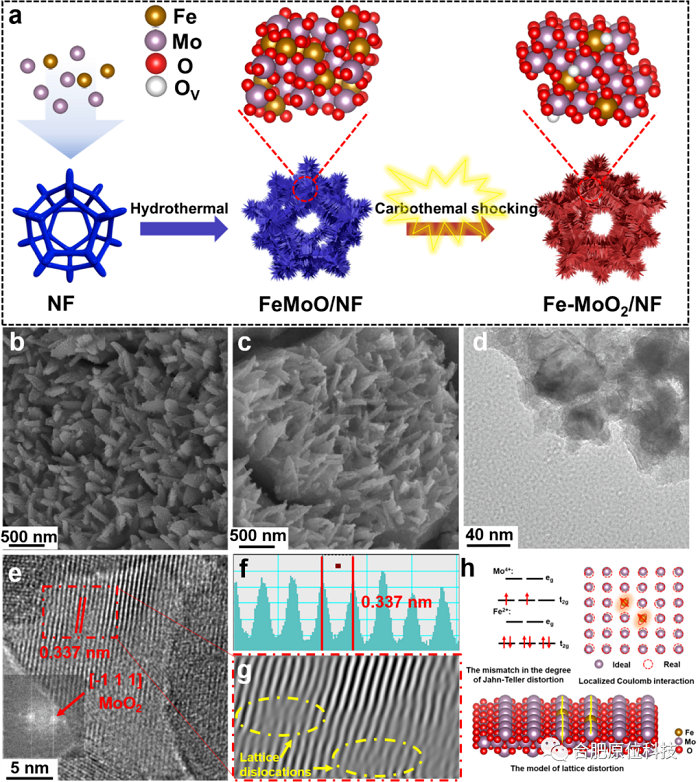

圖1 (a) Fe-MoO2/NF的合成示意圖。SEM形貌圖:（b）FeMoO/NF和(c)Fe-MoO2/NF。（d-g）Fe-MoO2/NF的TEM和HRTEM。（h）晶格畸變機(jī)理圖。

640 (2).png

圖2 XPS 圖：(a) Mo 3d, (b) O 1s, (c-i) 同步輻射數(shù)據(jù)。

640 (3).png

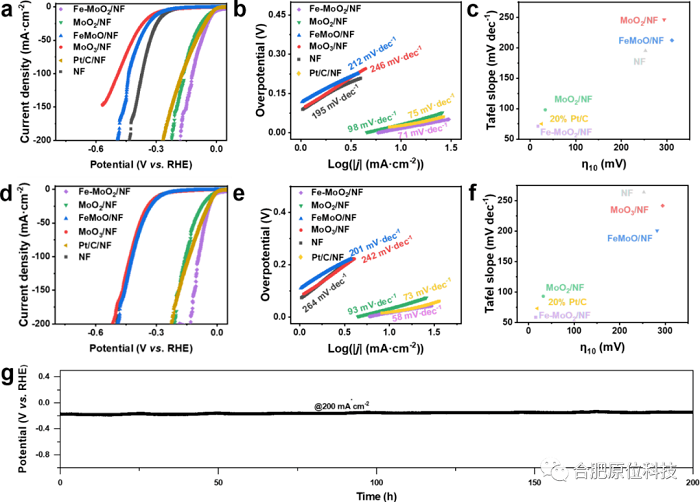

圖3 堿性海水溶液：(a) HER 曲線(xiàn). (b) Tafel 斜率. (c) 性能對(duì)比圖。堿性水溶液：(d) HER 曲線(xiàn). (e) Tafel 斜率. (f) 性能對(duì)比圖。(g) 穩(wěn)定性曲線(xiàn).

640 (4).png

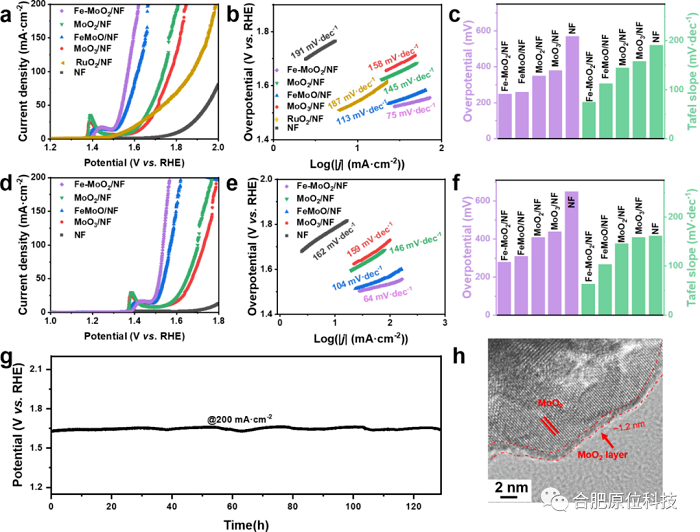

圖4 堿性海水溶液：(a) OER 曲線(xiàn). (b) Tafel 斜率. (c) 性能對(duì)比圖。堿性水溶液：(d) OER 曲線(xiàn). (e) Tafel 斜率. (f) 性能對(duì)比圖。(g) 穩(wěn)定性曲線(xiàn).

圖 5 電堆測(cè)試.

【作者簡(jiǎn)介】

640 (6).png

孟祥超，男，中國(guó)海洋大學(xué)化學(xué)化工學(xué)院教授、博士生導(dǎo)師。本科畢業(yè)于中國(guó)海洋大學(xué)，碩士和博士畢業(yè)于加拿大渥太華大學(xué)。之后，作為兼職助理教授在加拿大渥太華大學(xué)任教，以博士后的身份在加拿大滑鐵盧大學(xué)從事研究工作。2019年全職加入中國(guó)海洋大學(xué)。主要研究方向：光電催化裂解海水制氫；光催化/電催化CO2還原、固氮及新型光電催化反應(yīng)器設(shè)計(jì)及開(kāi)發(fā)。在光電催化領(lǐng)域發(fā)表學(xué)術(shù)論文60余篇。課題組網(wǎng)站：https://www.x-mol.com/groups/Meng_Xiangchao。
