通過快速的焦耳熱加熱方法，可以實(shí)現(xiàn)在室溫下以67℃/s的升溫速率瞬間達(dá)到目標(biāo)反應(yīng)溫度。同時(shí)，超短的處理時(shí)間不僅使合成過程更加高效，也意味著更低的能耗，僅為傳統(tǒng)煅燒方法的0.12%。

       要點(diǎn)二：MoNi₄/MoO_x的形貌分析

       MoNi₄/MoO_x展現(xiàn)出密集的棒狀納米棒結(jié)構(gòu)，盡管與傳統(tǒng)加熱合成的催化劑形態(tài)相似，但生成的MoNi₄納米顆粒較小，平均直徑達(dá)到了46納米。同時(shí)展現(xiàn)出了更大的比表面積。因此更有利于電解質(zhì)的擴(kuò)散以及提供更多的電化學(xué)活性位點(diǎn)。

       要點(diǎn)三：電催化裂解海水產(chǎn)氫

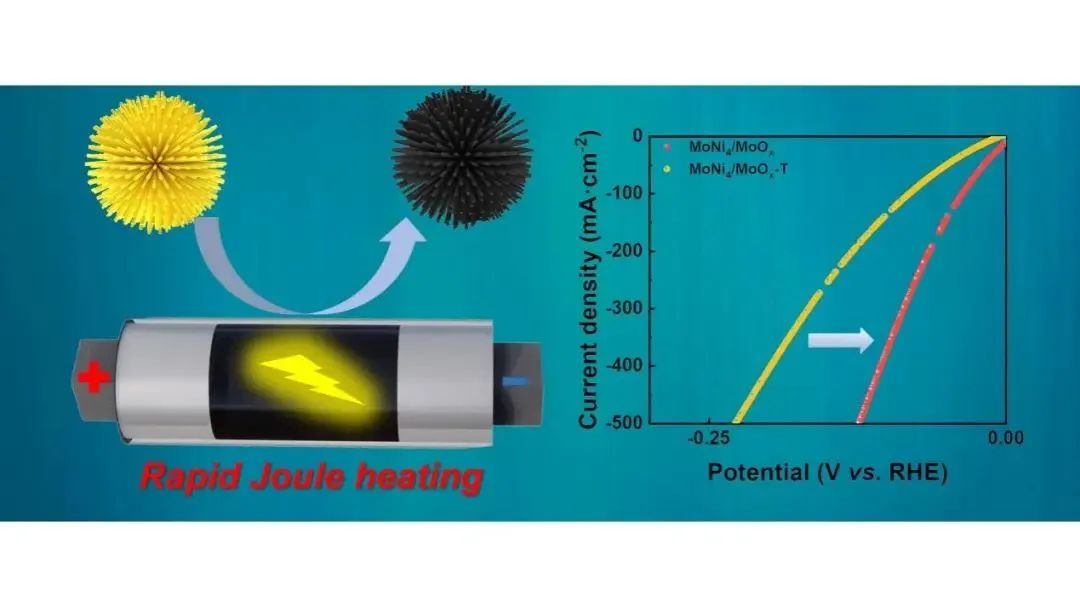

       焦耳熱快速加熱合成的催化劑僅需15 mV 的過電位即可達(dá)到 10 mA·cm^-2 的電流密度，甚至在高電位下（1 A·cm^-2）僅需227 mV，優(yōu)于傳統(tǒng)煅燒法合成的催化劑以及商業(yè)鉑碳。同時(shí)該催化劑也表現(xiàn)出了優(yōu)異電化學(xué)性能以及穩(wěn)定性（1000小時(shí)穩(wěn)定性測試無明顯衰減）。并且構(gòu)成的堿性海水電解槽（AEM）也具有優(yōu)異的活性。基于催化劑優(yōu)越的析氫性能，本研究將MoNi₄/MoO_x//RuO₂電解槽與自制太陽能電池串聯(lián)，組裝為太陽能輔助堿性海水制氫裝置。組裝裝置產(chǎn)生了高達(dá)11.28%的STH效率，優(yōu)于商業(yè)鉑碳以及氧化釕的組合，為零耗能產(chǎn)氫提供參考與借鑒。
